Устройство и ремонт DVD-проигрывателей BBK DV911/DV311S/DV113 В статье рассмотрены устройство, принципиальные схемы, особенности ремонта и типовые неисправности DVD-проигрывателей BBK DV911/DV311S/DV113 Общие сведения Данные проигрыватели поддерживают следующие форматы: DVD-video, VCD 1.0/1.1/2.0, SuperVCD, CD-DA, HDCD, MP3, JPEG, Kodak Picture CD, WinMedia с носителей типа DVD-R/RW/+R/+RW, CD-R/RW. Для подключения различных устройств на выходных разъемах DVD-проигрывателей формируются видеосигналы трех типов:. Раздельные сигналы яркости Y и цветности С на выходе S-video. Обработка звука ведется в форматах РСМ-стерео и МРЗ с, частотой выборки до 192 кГц. Цифровой звуковой сигнал на выходе формируется в формате DTC и выводится через коаксиальный разъем. Аналоговый стереофонический звуковой сигнал выводится через разъемы RCA и SCART. Конструкция и различия моделей Проигрыватели выполнены в плоском металлическом корпусе.
- Требуется ремонт DVD-проигрователей? Наш сервисный центр.
- Авторизованный сервисный центр по ремонту dvd и blu-ray плееров, проигрывателей, рекордеров.

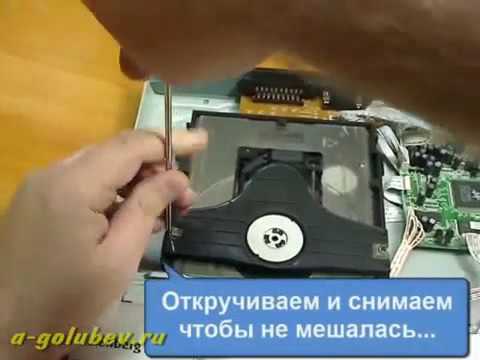

Электрическая часть состоит из четырех печатных плат: блока питания (БП), MPEG-декодера и сервоуправления (ДСУ), передней панели с кнопками и индикатором (УИ) и микрофонного усилителя. В центральной части корпуса расположен привод DVD, выполненный в отдельном корпусе с горизонтальной загрузкой дисков. Корпус привода механически крепится четырьмя винтами и электрически соединен с основной платой декодера MPEG с помощью двух кабелей: плоского - для связи оптического преобразователя (ОП) с платой по высокой частоте (RF), и 'скрутке' - для управления двигателями привода. В состав ОП входит два блока с лазерными диодами.
Они работают на длинах волн 780 нм (для чтения CD) и 650 нм (для чтения DVD). На корпусе ОП также установлены: плата включения и регулировки лазера DVD, объектив с фокусирующей и трекинг-катушками, блок фотоэлектрических преобразователей (ФЭП), четыре из которых (ABCD) используются для считывания информации и контроля фокусировки, а два (EF) - для контроля отклонения луча от центра дорожки. Механическая часть привода состоит из двигателя загрузки, переключателя положения лотка во время загрузки/выгрузки диска,- механизма перемещения ОП вперед-назад с двигателем следящей системы, шпиндельный двигатель и механизм фиксации диска в рабочем положении.
В состав платы ДСУ входят: контроллер DVD на базе микросхемы МТ1379 фирмы MediaTek, усилитель-преобразователь ВЧ сигналов типа МТ1336, силовой привод управления двигателями на микросхеме ВА5954, стереодекодер CS4340 и усилители звука на микросхеме 4580. На передней панели размещены: кнопки управления, индикатор режима работы и вход микрофона 'Караоке'. В моделях проигрывателей DV911SM и DV311S индикация режимов работы выполнена на дисплее. На задней панели размещены разъемы RCA для вывода компонентного видеосигнала YPbPr, композитного ПЦТС, звуковых стереосигналов L и R, звукового сигнала в формате 5.1, коаксиальный разъем для вывода цифрового звука и разъем SCART. Описание принципиальной электрической схемы Блок-схема проигрывателей представлена на рис.
Двд Плеер Скачать
При включении аппарата происходит тестирование основных узлов. Проверяется положение концевых переключателей, исправность лазера (засветка), двигателя следящей системы (перемещение оптического преобразователя в начало диска), системы фокусировки и трекинга. Если все механизмы исправны и напряжение питания в норме, аппарат готов к работе. Двигателем следящей системы и шпиндельным двигателем (вращение диска), катушками фокусирующими и трекинга управляет микросхема U302 (ВА5954). Сигналы А, В, С, D, E, F снимаемые с ФЭП обрабатываются в усилителя ВЧ микросхемы U301 (МТ1336), которая связана с ОП по интерфейсу DV34. Анализ поступившей информации, цифровая и аналоговая обработка видеосигналов и цифровая обработка сигналов звука, выработка управляющих сигналов и напряжений для сервопривода выполняется контроллером DVD - микросхемой U201 (МТ1379).
К нему подключены микросхемы динамической синхронной памяти SDRAM U203, U204, flash-памяти U214 и ЭСППЗУ (EEPROM) U202. Сигнал изображения снимается непосредственно с выводов контроллера, а сигнал стереозвука формируется процессором U207 (CS4340). Блок питания формирует напряжения 5 В для питания двигателей привода DVD, 3,3 В - для питания контроллера DVD, усилителя ВЧ и микросхемы памяти и двухполярное напряжение ±9 В - для питания выходных усилителей звука. Рассмотрим подробно работу отдельных узлов проигрывателей. Блок питания БП выполнен по схеме импульсного преобразователя. В нем применен контроллер U501 (VIPER22) со встроенным MOSFET-транзисто-ром, использующий минимальное количество внешних элементов (рис.
На конденсаторе ТС501 формируется постоянное напряжение 310 В, которое поступает на выв. 5, 6, 7, 8 контроллера. Питание контроллера в рабочем режиме обеспечивается цепочкой D506, R505. Управление режимами работы БП осуществляется оп-топарой U502.
На выходе БП формируются не-стабилизированные напряжения +5, ±9 и 3,3 В. Напряжением 3,3 В питаются контроллер DVD, ОП, микросхемы flash-памяти и ОЗУ, усилитель ВЧ. Напряжением 5 В питаются усилители видеосигналов, кнопки управления и приемник ДУ, цепи управления двигателями и др.
Напряжением ±9 В питаются оконечные усилители звука. Стабилизация напряжений осуществляется по шине 3,3 В с помощью цепи обратной связи из элементов U502 и U503.
Двд Проигрыватель
Тракт обработки выходного сигнала оптического преобразователя Основу тракта составляет микросхема U301 типа МТ1336 фирмы MEDIATEK (рис. Она выполнена в 128-контактном корпусе и питается напряжением 3,3 В (выв. 64, 67, 69,109 - для секции обработки и 54, 37 - для выходной секции). Входными сигналами для микросхемы U301 являются:.
15, 16 и 17 формируются опорные напряжения 1,4 В, 2 В и 2,8 В для питания двигателей следящей системы, катушек трекинга и фокусировки. Тракт обработки ВЧ сигнала (микросхема МТ1366).
Драйвер привода DVD (Нажмите на изображения для просмотра увеличенного варианта) Схемы декодирования и сервоуправления Функции MPEG-1/2 и JPEG-декодеров, серво-контроллера, телевизионного видеопроцессора, декодера цифрового звука, микроконтроллера управления кнопками и ПДУ выполняет микросхема U201 (МТ1379Е216) (рис. Она имеет секционную структуру. Остановимся подробнее на описании этих секций.
Секция сервоуправления Для управления двигателями и оптическим преобразователем на микросхему U201 поступают следующие сигналы:. 19 снимается сигнал ШИМ FMSO - для включения и управления шпиндельным двигателем. Секция микроконтроллера Она выполнена на основе RISC-микропроцессора, входящего в состав микросхемы МТ1379Е216 (рис. Он имеет 16-битный интерфейс ввода-вывода (с выв.
105-124 - адресные шины, а с выв. 75-86 и 93-101 - шины данных) с двумя банками памяти SDRAM U203, U204, которые используются для временного хранения данных, обеспечивая необходимую скорость и качество декодирования. 22-27, 40-53 (адресная шина) и 31-39 (шина данных) организован 16-битный интерфейс с обмена Flash-памятью U214 (рис. В ней хранятся исходные данные для управления двигателями сервоустройств, реализован алгоритм взаимодействия элементов при формировании звука и изображения, цифровой и аналоговой обработки сигналов, меню OSD. Энергонезависимая память (ЭСППЗУ или EEPROM) U202 связана с микроконтроллером по шине PC (выв.
Обмен с этим типом памяти происходит во время включения и выключения аппарата и обеспечивает порядок тестирования проигрывателя, после чего управление передается программе, хранящейся в Flash-памяти. Кроме того, в этой микросхеме хранятся пользовательские настройки и данные региональной защиты (зоны). Секция обработки видео- и аудиосигналов В секции обработки видеосигнала происходит декодирование сохраненных в ОЗУ кадров потока цифровых данных и кодирование в формате 4:2:2. Композитный видеосигнал ПЦТС (чересстрочная развертка) формируется в системах цветности PAL и NTSC, снимается с выв. 168 и через операционный усилитель Q216 поступает на разъем RCA. 170, 172, 173 формируются составляющие компонентного видеосигнала YPbPc (прогрессивная развертка), которые через усилители Q213, Q220, Q214 поступают на разъем задней панели RCA.
Двд Плеер Для Виндовс 10
При программном переключении сигнала на этих же выводах формируются аналоговые сигналы RGB, которые выводятся через разъем SCART. 164 и 166 снимаются сигналы яркости и цветности Y и С, которые выводятся через разъем S-VIDEO. Декодер звукового сигнала поддерживает форматы цифрового, 2-х канального стерео и окружающего звука в формате АС-3 5.1.
Здесь используется стандартный входной интерфейс l 2C и выходной цифровой выход S/PDIF (выв. 183 (PSLRCK), 184 (PSBCLK), 181 (PSDATO), 180 (PMCLK) и 151 (ACLK) микросхемы U201 снимаются синхросигналы и данные, которые используются для формирования аналогового стереосигнала во внешнем стереопроцессоре.
MPEG-1/2 и JPEG-декодер, сервоконтроллер, телевизионный видеопроцессор, декодер цифрового звука и микроконтроллер управления (микросхема МТ1379) (Нажмите на изображения для просмотра увеличенного варианта) Рис. Память Flash и SDRAM (Нажмите на изображения для просмотра увеличенного варианта) К выв. 152 подключается вход микрофона для режима 'караоке'. 158 формируется сигнал RESET для стереопроцессора. Состояние выв. '1' или 'О') определяет наличие микрофона на микрофонном входе. Секция контроля и состояния К выв.
186 и 187 U201 подключен кварцевый генератор на элементах U205 и Х201, который стабилизирует частоту внутреннего генератора 27 МГц. 188 устанавливается напряжение RESET. Протокол управления ОП и усилителем ВЧ реализован с помощью 3-х проводной шины SPI - выв. 195, 196, 197 (SDATA, SDEN, SCLK).
71 подключен выход ИК приемника ДУ, а к выв. 62, 63 и 64 (DST, DCK, DAT) - матрица клавиатуры передней панели. 73 RXD и 74 TXD подключается внешний программатор flash-памяти, сигналы которого вводятся через разъем XS202 (о порядке программирования см. Драйвер привода DVD Управление двигателями привода DVD, катушками фокусировки и трекинга осуществляется микросхемой U302 (ВА5954) (рис. Она включает в себя два канала силового привода катушек и два канала управления двигателями. Микросхема питается напряжением 5 В (выв. 8, 9 и 21) и управляет шпиндельным двигателем (выв.
11, 12), двигателем следящей системы (выв. Силовой привод для фокусирующей катушки выполнен на выв. 13 и 14, а для трекинга - на 15 и 16. 26 поступает от декодера MPEG сигнал TRSO управления катушкой трекинга, а на выв. 1 - сигнал FOSO включения катушки фокусировки. 5 поступает ШИМ сигнал DMSO включения и управления следящим двигателем, а на выв. 23 - сигнал FMSO включения и управления скоростью шпиндельного двигателя.
4 поступает опорное напряжение 1,4 В для корректировки положения луча лазера по центру дорожки, путем корректировки скорости вращения следящего двигателя. Схема загрузки выполнена в виде отдельной схемы на транзисторах V306, V307, V308, V309.
Напряжение открытия лотка TROPEN поступает с контроллера DVD, а на закрытие (TRCLOUSE) - с микросхемы усилителя RF. Непосредственно сигнал загрузки/выгрузки снимается с коллекторов транзисторов V306 и V309. Звуковой тракт Аналоговый звуковой сигнал формируется микросхемой U207 (CS4340) (рис. На нее поступают следующие сигналы:.
